1.串口通訊
主動模式 ，格式如下：
串口通訊波特率為：19200bps ，8 位數據 ， 1 位停止位 ，無校驗位；

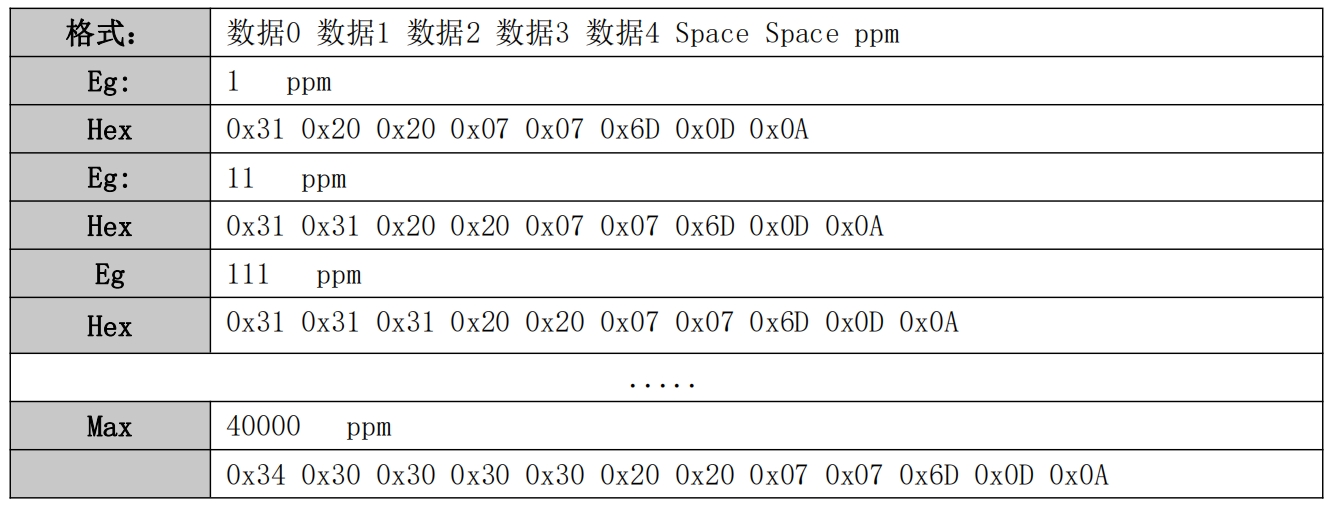

數據 ASCII 碼形式輸出；
一共七位數據，左對齊，后跟單位 ppm 作為標識符，0x0D 0x0A 為回車換行符。

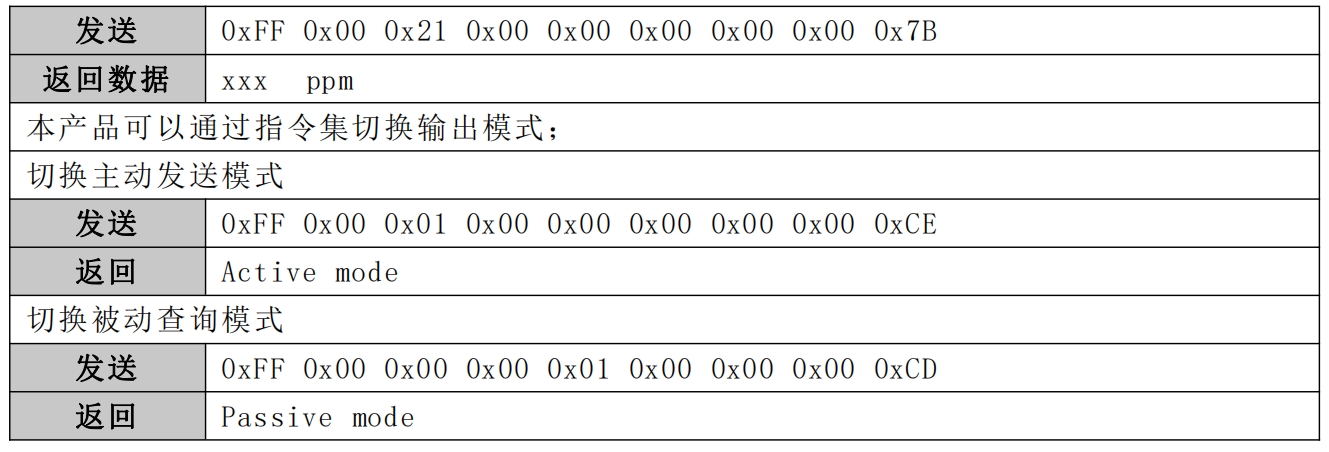

本產品出廠默認為被動查詢模式，查詢指令以及返回?cái)?shù)據格式如下：
2. PWM 通 訊
R32 濃度輸出范圍（示例） ： 2000ppm to 4000ppm R32
周 期 ： 50ms ~ 1004 ms
通過 PWM 獲得當前 R32 濃度值的計算公式：正向脈寬 =( PPM 濃度值/40) +2ms；
3.DA 通 訊

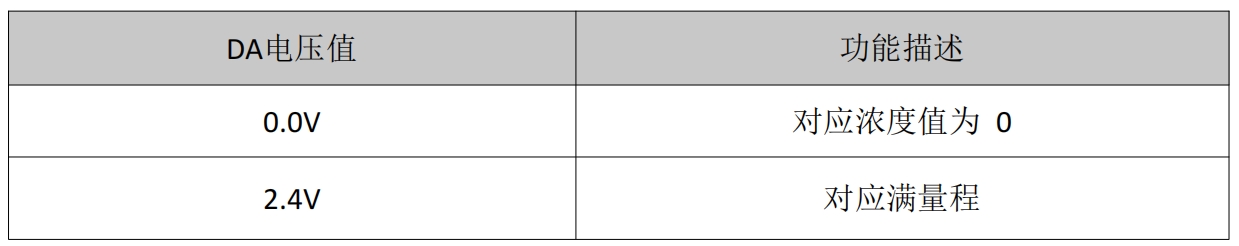

傳感器正常開機后會進入預熱待機狀態。待機結束后即可測量當前環境中氣體 CH2F2 的 濃度 ，通過電壓輸出得到氣體濃度值。不同的電壓輸出代表不同的傳感器狀態 ，如下表所示：
注意事項
*本產品屬于靜電敏感元件。在裝配和應用本產品過程中，建議使用靜電防護設備。
*規格書中描述的精度為出廠精度，長期保存后需要經過重新校準，方能達到出廠精度。
*在傳感器的焊接、安裝、使用等過程中應避免其鋁腔體承受任何方向的壓力。
*傳感器如需放置于狹小空間，此空間應通風良好，特別是兩擴散窗應處在通風良好的位置。
*傳感器應遠離熱源，并避免陽光直射或其他熱輻射。
*不要在粉塵密度大的環境長期使用傳感器。
